آموزش کامل سیمبندی کلیدهای هوشمند دنا (از یک پل تا چهار پل)

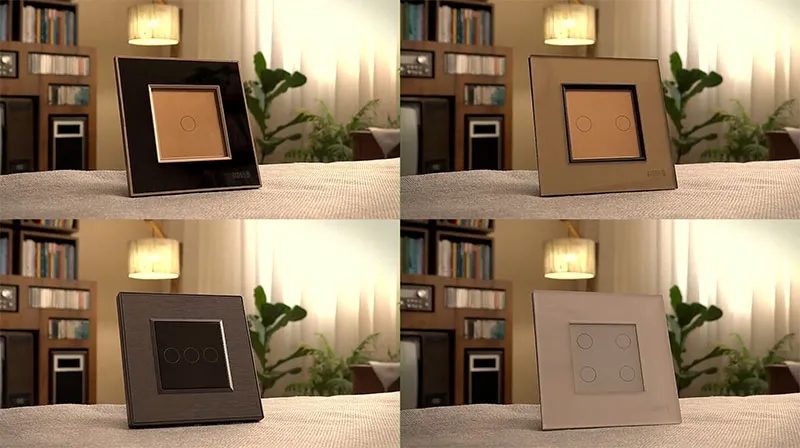

کلید هوشمند دنا یکی از پرکاربردترین تجهیزات در سیستمهای برق هوشمند ساختمان هستند که با طراحی استاندارد و نصب آسان، امکان کنترل روشنایی و تجهیزات برقی را فراهم میکنند. این کلیدها در چهار مدل یک پل، دو پل، سه پل و چهار پل تولید و عرضه میشوند.
در این آموزش، قصد داریم نحوه سیمبندی صحیح کلید هوشمند دنا را بهصورت کامل و مرحلهبهمرحله بررسی کنیم.
معرفی ترمینالها و محل اتصال سیمها

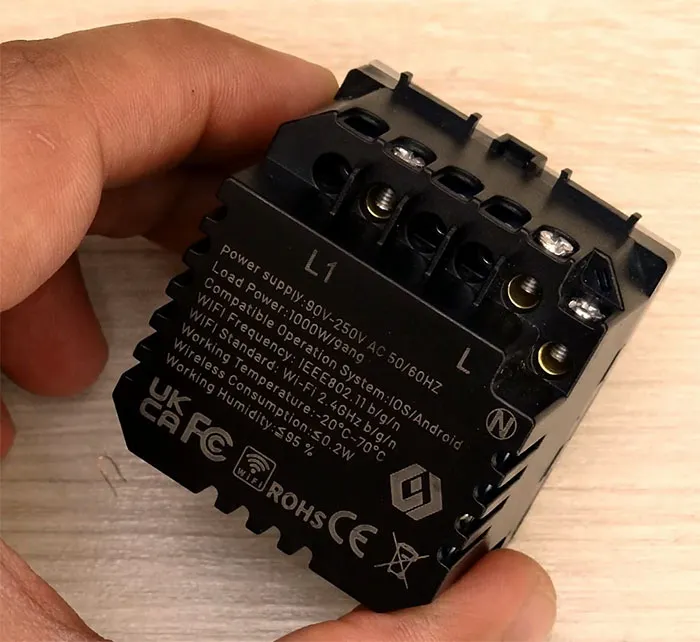

برای شروع سیمبندی، ابتدا کلید هوشمند را در جهت صحیح مقابل خود قرار دهید؛ بهطوریکه پیچهای اتصال سیم در قسمت بالای کلید قرار داشته باشند. در این حالت، با نگاه به پشت کلید، علائم مشخصی را مشاهده میکنید که هرکدام وظیفه خاصی دارند.
بررسی حروف و علائم روی کلید هوشمند دنا
در پشت کلیدهای هوشمند دنا الکتریک، معمولاً حروف N و L درج شدهاند که راهنمای اتصال سیمها هستند:
حرف N
نشاندهنده محل اتصال سیم نول (Neutral) است. سیم نول باید مستقیماً به این ترمینال متصل شود.
حرف L (بدون شماره)
این ترمینال که معمولاً در نزدیکی حرف N و در سمت چپ آن قرار دارد، محل اتصال سیم فاز ورودی میباشد. فاز اصلی برق ساختمان به این بخش وصل میشود.
خروجیهای کلید (L1، L2، L3 و L4)
در کنار ترمینال فاز ورودی، حروف L1، L2، L3 و L4 دیده میشود که بسته به نوع کلید (یک پل تا چهار پل) تعداد آنها متفاوت است:
در کلید یک پل: تنها ترمینال L1 وجود دارد
در کلید دو پل: ترمینالهای L1 و L2
در کلید سه پل: ترمینالهای L1، L2 و L3
در کلید چهار پل: ترمینالهای L1، L2، L3 و L4
این ترمینالها، خروجی برق هستند و هرکدام به یک لامپ یا وسیله برقی متصل میشوند. بهعبارت دیگر، سیمی که از هر مصرفکننده (مانند چراغ، هالوژن یا لوستر) میآید، باید به یکی از این خروجیها وصل شود تا امکان روشن و خاموش کردن آن از طریق کلید هوشمند فراهم گردد.
نکات ایمنی قبل از نصب و سیمبندی کلید هوشمند دنا
رعایت نکات ایمنی در آموزش سیمبندی کلید هوشمند دنا پیش از نصب اهمیت بالایی دارد و از بروز خطرات احتمالی مانند برقگرفتگی، آسیب به تجهیزات و اختلال در عملکرد کلید جلوگیری میکند.
برای اجرای ایمن نصب، پیش از شروع، موارد زیر را رعایت نمایید:
- پیش از هر اقدامی، جریان برق را از طریق فیوز اصلی قطع کنید و تنها به خاموش بودن کلید چراغ اکتفا نکنید.
- برای جلوگیری از خطرات احتمالی، حتماً با فازمتر یا مولتیمتر قطع بودن کامل برق در محل نصب را بررسی نمایید.
- از سالم بودن سیمها و عایق آنها مطمئن شوید و در صورت مشاهده پارگی یا فرسودگی، سیمها را تعویض کنید.
- سیم فاز و نول را دقیقاً مطابق علائم درجشده روی کلید (N و L) متصل نمایید؛ اتصال اشتباه میتواند به مدار الکترونیکی کلید آسیب برساند.
- بهمنظور حفظ ایمنی، نصب را تنها با ابزار استاندارد و عایقدار انجام دهید و از لمس مستقیم سیمها بپرهیزید.
- پیچهای ترمینال را بهصورت اصولی و محکم ببندید تا از ایجاد جرقه، داغ شدن یا قطع و وصل شدن برق جلوگیری شود.
- از نصب کلید هوشمند در محیطهای مرطوب یا غیرایمن بدون تجهیزات محافظ مناسب خودداری کنید.
- در صورت نداشتن تجربه کافی در برقکاری، نصب کلید هوشمند را به برقکار یا تکنسین متخصص بسپارید.
با رعایت این اصول، نصب کلیدهای هوشمند دنا بهراحتی و بدون خطا انجام خواهد شد و میتوانید از عملکرد دقیق و ایمن این کلیدها در سیستم هوشمند ساختمان خود لذت ببرید.
